這里的附圖，一般而言指的是說明書附圖，主要是為了清楚地表述申請專利的發明或者實用新型，使得國家知識產權局審查員以及廣大公眾容易理解。其中發明專利申請的說明書可以輔以附圖，實用新型專利申請的說明書必須輔以附圖。
發明創造的附圖類型

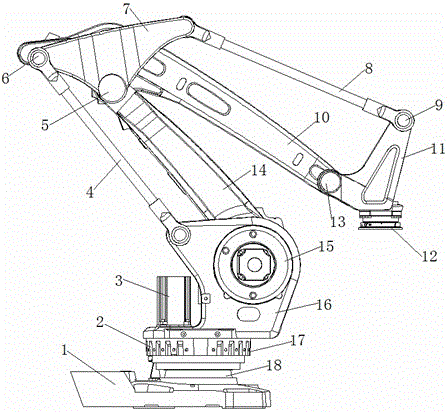

圖為一種貨物裝載分類機械裝置
附圖可以有多種類型，只要有助于更為清楚地表達發明創造，各種類型的附圖都可以采用。對于產品發明創造而言，附圖可以使形狀圖、結構圖、組裝圖、零部件圖、電路圖等；對于方法發明創造，附圖可以是工藝流程圖、計算機程序方框圖等；此外，附圖還可以是表達物理化學形式或者各種性能的頻譜圖、曲線圖、直方圖等。
實用新型的附圖類型

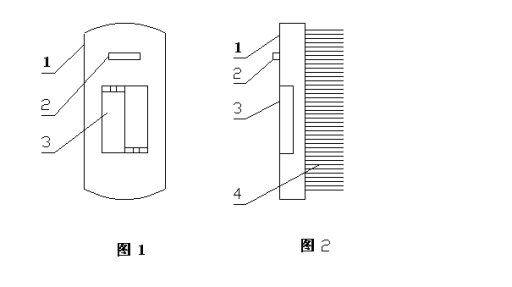

圖為實用新型專利附圖
附圖的要求
1，發明創造如果使用文字就能清晰、準確的描述，則可不使用附圖；實用新型涉及的是產品的形狀、構造或者其結合，結合附圖來表達產品的形狀、構造比單純通過文字來表達更加清楚、準確，使人一目了然，因此實用新型專利的說明書必須要有附圖。
2，發明或者實用新型的幾幅附圖應該按照“圖1，圖2，……”順序編號排列。
3，發明或者實用新型說明書文字部分中未提及的附圖標記不得出現在附圖上，附圖中未出現的附圖標記不得在說明書文字部分提及。申請文件表示同一組成部分的附圖標記應當一致。
4，附圖中除必須詞語外，不應當含有其他注釋。附圖中詞語應當為中文，必要時可在其后括號內注明原文。
5，說明書附圖應當使用包括計算機在內的制圖工具和黑色墨水繪制，線條應當均勻清晰，足夠深，不得著色和涂改，不得使用工程藍圖。
關于摘要附圖
《專利法實施細則》規定，說明書應當寫明發明或者實用新型專利申請所公開內容的摘要。……有附圖的專利申請，還應當提供一幅最能說明該發明或者實用新型技術特征的附圖。附圖大小及清晰度應當保證在該圖縮小到4厘米*6厘米是，仍能清晰分辨出圖中的各個細節。……
其中，摘要附圖必須是說明書附圖之一。申請人如未提交摘要附圖，審查員可以通知申請人補正或依職權指定一幅，并通知申請人；如提交的摘要附圖明顯不能說明發明技術方案主要特征的或提交的摘要附圖不是說明書附圖之一的，審查員可通知申請人補正或依職權指定一幅，并通知申請人。
附圖是申請專利通過專利審查時為便于審查而設置的專利審查表現形式，而一個好的附圖能夠?yàn)閷＠暾?qǐng)人帶來專利申請成功率的大幅提升。如果您想申請專利，不妨詢問我們恒大知識產權！
